在Linux内核中使用了大量的链表结构来组织数据，包括设备列表以及各种功能模块中的数据组织。这些链表大多采用在include/linux/list.h实现的一个相当精彩的链表数据结构。事实上，内核链表就是采用双循环链表机制。

内核链表有别于传统链表就在节点本身不包含数据域，只包含指针域。故而可以很灵活的拓展数据结构。

一、神奇的结构：list_head

要了解内核链表，就不得不提 list_head。这个结构很有意思，整个结构没有数据域，只有两个指针域。
这个结构本身意义不大，不过在内核链表中，起着整个衔接作用，可以说是内核链表的核心不为过。

1
2
3
struct list_head {
   struct list_head *next, *prev;
};

二、链表初始化

内核提供多种方式来初始化链表：宏初始化和接口初始化。

(1)宏初始化

LIST_HEAD_HEAD_INIT宏设计的很精妙。这个宏本身不包含任何数据类型，也就是说没有限定唯一的数据类型，这就使得整个链表足够灵活。是不是有点C++模板的意思？

对于任意给定的结构指针，将【前驱】和【后继】指针都指向自己，作为链表头指针。

LIST_HEAD 宏 本质就是赋予了 name 于 【struct list_head】 属性，由于 list_head 本身不包含数据域，所以搭配 LIST_HEAD_HEAD_INIT 宏，就使得整个链表上的数据更加灵活。具备通用性。

1
2
3
#define LIST_HEAD_INIT(name) { &(name), &(name) }
#define LIST_HEAD(name) \
   struct list_head name = LIST_HEAD_INIT(name)

(2)接口初始化

接口操作就比较直接明了，基本上和宏实现的意图一样。直接将链表头指针的前驱和后继都指向自己

1
2
3
4
5
static inline void INIT_LIST_HEAD(struct list_head *list)
{
   list->next = list;
   list->prev = list;
}

我们以示例来补充说明，这样有助于大家辅助理解：

1
2
// 1. 链表节点初始化，前驱和后继都指向自己（初始化）
struct list = LIST_HEAD(list);

前面说了 list_head 只有指针域，没有数据域，如果只是这样就没有什么意义了。所以我们需要创建一个宿主结构，然后再再此结构包含 list 字段，宿主结构，也有其他字段（进程描述符，页面管理结构等都是采用这种方法创建链表的）。假设定义如下：

1
2
3
4
struct my_data_list {
    int data ;
    struct list_head list; /* list head , 这个至关重要，后期遍历通过container_of 解析my_data_list 地址 */
};

创建一个节点：

1
2
3
4
5
6
struct my_data_list first_data =
{
    .val = 1,
    /* 这里有点绕，事实上就是将first_data.list , 前驱和后继都指向自己进行初始化 */
    .list = LIST_HEAD_INIT(first_data.list),
};

这里 list 的 prev 和 next 都指向list 自己了，并且list 属于 my_data_list 的成员。只需要遍历到lst 节点就能根据 前面讲的 container_of 推导得到其宿主结构的地址，从而访问val值，如果有其他方法，也可访问。

分析到这里，应该逐渐明晰，为何list_head 设计很有意思？为什么链表本身不包含数据域，却能衍生出无数数据类型，不受特定的数据类型限制。

三、添加节点

内核相应的提供了添加节点的接口：

(1)list_add

list_add 如下，最终调用的是__list_add 函数，根据注释可知，list_add 是头部插入，总是在链表的头部插入一个新的节点。

list_add

1
2
3
4
5
6
7
8
9
10
11
12
/**
 * list_add - add a new entry
 * @new: new entry to be added
 * @head: list head to add it after
 *
 * Insert a new entry after the specified head.
 * This is good for implementing stacks.
 */
static inline void list_add(struct list_head *new, struct list_head *head)
{
   __list_add(new, head, head->next);
}

__list_add

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
/*
 * Insert a new entry between two known consecutive entries.
 *
 * This is only for internal list manipulation where we know
 * the prev/next entries already!
 */
static inline void __list_add(struct list_head *new,
         struct list_head *prev,
         struct list_head *next)
{
   next->prev = new;
   new->next = next;
   new->prev = prev;
   prev->next = new;
}

我们再以示例补充说明：

  • 首先创建一个链表头：listHead
1
LIST_HEAD(listHead);

  • 然后再创建第一个链表节点：
1
2
3
4
5
struct my_data_list first_data =
{
    .val = 1,
    .list = LIST_HEAD_INIT(first_data.list),
};

  • 接着 把这个节点插入到 listHead 后
1
list_add(&frist_data.list, &listHead);

  • 紧接着我们再创建第二个节点：
1
2
3
4
5
6
7
8
struct my_data_list second_data =
{
    .val = 2,
    /* 也可以调用接口 初始化*/
    .list = LIST_HEAD_INIT(second_data.list),
};

list_add(&second_data.list, &listHead);

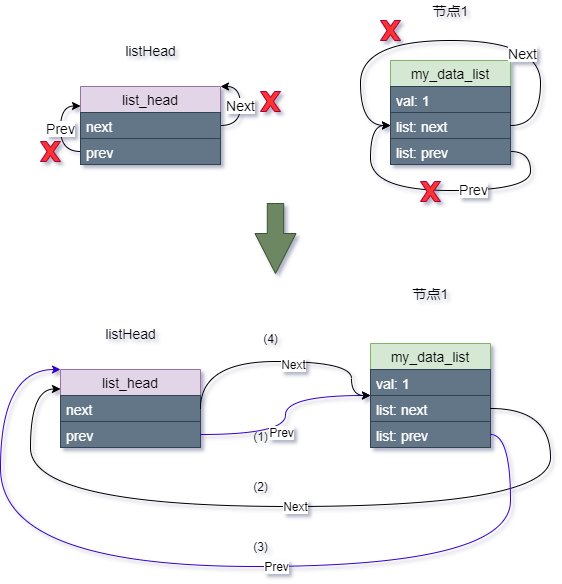

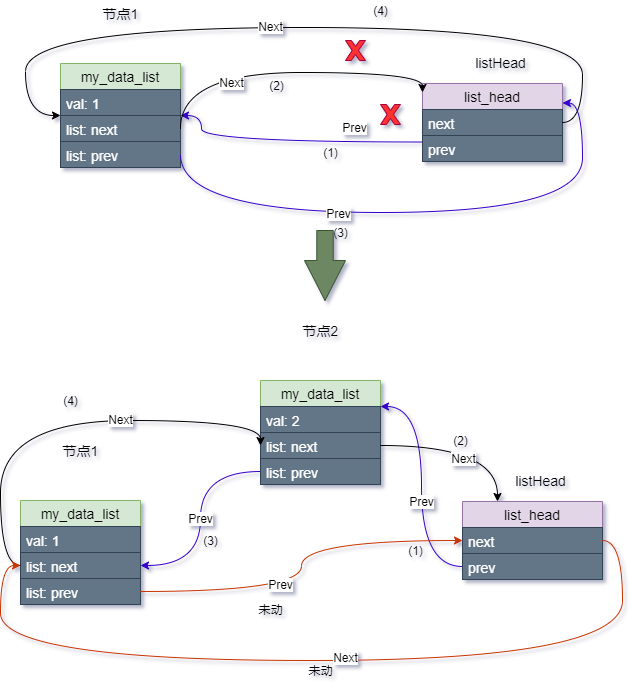

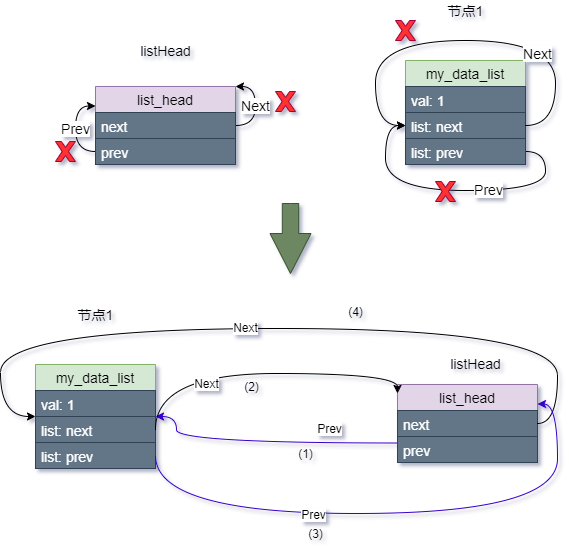

示意图如下：

以此类推，每次插入一个新节点，都是紧靠着header节点，而之前插入的节点依次排序靠后，那最后一个节点则是第一次插入header后的那个节点。

可以看出：先来的节点靠后，而后来的节点靠前，符合“先进后出，后进先出”。所以此种结构类似于 stack“栈” ， 类似于内核stack中的栈顶指针esp， 它都是紧靠着最后push到栈的元素。

(2)list_add_tail

再看内核另外一种插入方式，本质都是调用__lis_add。不同的是，一个是头部插入，一个是尾部插入。

1
2
3
4
5
6
7
8
9
10
11
12
/**
 * list_add_tail - add a new entry
 * @new: new entry to be added
 * @head: list head to add it before
 *
 * Insert a new entry before the specified head.
 * This is useful for implementing queues.
 */
static inline void list_add_tail(struct list_head *new, struct list_head *head)
{
   __list_add(new, head->prev, head);
}

我们还是以示例辅助说明：

  • 首先创建一个链表头：
1
LIST_HEAD(listHead);

  • 然后创建第一个节点
1
2
3
4
5
struct my_data_list first_data =
{
    .val = 1,
    .list = LIST_HEAD_INIT(first_data.list),
};

  • 插入第一个节点：
1
list_add_tail(&first_data.list, listHead);

  • 紧接着插入第二个节点：
1
2
3
4
5
6
7
8
struct my_data_list second_data =
{
    .val = 2,
    /* 也可以调用接口 初始化*/
    .list = LIST_HEAD_INIT(second_data.list),
};

list_add_tail(&second_data.list, &listHead);

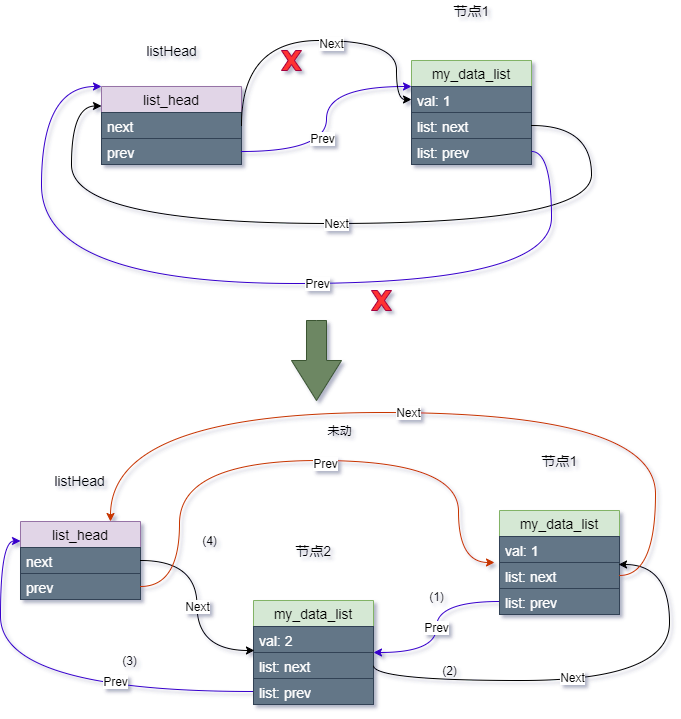

示意图如下：

每次插入的新节点都是紧挨着 header 表尾，而插入的第一个节点排在了第一位，第二个排在了第二位。

先插入的节点排在前面，后插入的节点排在后面，“先进先出，后进后出”（First in First out,FIFO）！这不就是队列吗？

总结

由于是双循环链表，看起来尾部插入和头部插入是一样的，其实不然。

我们再来对比尾部和头部插入的区别：

  • 头部插入，结构是逆序，属于先进后出，最主要的区别就是头节点的prev指针指向第一个节点。
  • 尾部插入，结构是顺序，属于FIFO结构，最主要的区别就是头节点的next指针指向第一个节点。
  • list_add：头部插入一个节点
  • list_add_tail：尾部插入一个节点

四、删除节点

内核同样定义了删除节点的接口 list_del

list_del：

1
2
3
4
5
6
7
8
9
static inline void list_del(struct list_head *entry)
{
    /* __list_del_entry(entry) 也行*/
   __list_del(entry->prev, entry->next);

    /* 指向特定的位置，反初始化 */
   entry->next = LIST_POISON1;
   entry->prev = LIST_POISON2;
}

__list_del：这个接口，根据prev/next 删除其节点，删除的节点必须是已知的并且 prev 和 next 不为空

1
2
3
4
5
6
7
8
9
10
11
12
/*
 * Delete a list entry by making the prev/next entries
 * point to each other.
 *
 * This is only for internal list manipulation where we know
 * the prev/next entries already!
 */
static inline void __list_del(struct list_head * prev, struct list_head * next)
{
 next->prev = prev;
 prev->next = next;
}

__list_del_entry：删除一个节点。

1
2
3
4
5
6
7
8
9
10
/**
 * list_del - deletes entry from list.
 * @entry: the element to delete from the list.
 * Note: list_empty() on entry does not return true after this, the entry is
 * in an undefined state.
 */
static inline void __list_del_entry(struct list_head *entry)
{
   __list_del(entry->prev, entry->next);
}
1
2
3
4
5
6
7
8
9
/**
 * list_del_init - deletes entry from list and reinitialize it.
 * @entry: the element to delete from the list.
 */
static inline void list_del_init(struct list_head *entry)
{
 __list_del_entry(entry);
 INIT_LIST_HEAD(entry);
}
  • 利用list_del(struct list_head *entry) 接口就可以删除链表中的任意节点了，需注意，前提条件是这个节点是已知的，既在链表中真实存在，切prev，next指针都不为NULL。
  • 被剔除下来的 my_data_list.list，prev、next 指针分别被设为 LIST_POSITION2和LIST_POSITION1两个特殊值，这样设置是为了保证不在链表中的节点项不可访问–对LIST_POSITION1和LIST_POSITION2的访问都将引起页故障。
  • 与之相对应，list_del_init()函数将节点从链表中解下来之后，调用LIST_INIT_HEAD()将节点置为空链状态。

list_del() 和 list_del_init 是外部接口。__list_del() 和 __list_entry() 是内核内部节点。 list_del() 作用是删除双链表中的一个节点。并将节点的prev和next都指向特定位置，LIST_POSITION1和LIST_POSITION2。 list_del_init() 作用是删除双链表中的一个节点，并将节点的prev和next都指向自己，回到最开始创建节点前的状态。

五、搬移

内核提供了将原本属于一个链表的节点移动到另一个链表的操作，并根据插入到新链表的位置分为两类：头部搬移和尾部搬移。搬移的本质就是删除加插入。

头部搬移

1
2
3
4
5
6
7
8
9
10
/**
 * list_move - delete from one list and add as another's head
 * @list: the entry to move
 * @head: the head that will precede our entry
 */
static inline void list_move(struct list_head *list, struct list_head *head)
{
   __list_del_entry(list);
   list_add(list, head);
}

尾部搬移

1
2
3
4
5
6
7
8
9
10
11
/**
 * list_move_tail - delete from one list and add as another's tail
 * @list: the entry to move
 * @head: the head that will follow our entry
 */
static inline void list_move_tail(struct list_head *list,
      struct list_head *head)
{
   __list_del_entry(list);
   list_add_tail(list, head);
}

六、合并

内核还提供两组合并操作，将两条链表合并在一起。

当 list1 被挂接到 list2 之后，作为原表头指针的 list1 的next、prev仍然指向原来的节点，为了避免引起混乱，Linux提供了一个list_splice_init()函数.该函数在将list合并到head链表的基础上，调用INIT_LIST_HEAD(list)将list设置为空链。

1
2
3
4
static inline void list_splice(const struct list_head *list, struct list_head *head);
static inline void list_splice_init(struct list_head *list, struct list_head *head);
static inline void list_splice_tail(const struct list_head *list, struct list_head *head);
static inline void list_splice_tail_init(struct list_head *list, struct list_head *head);

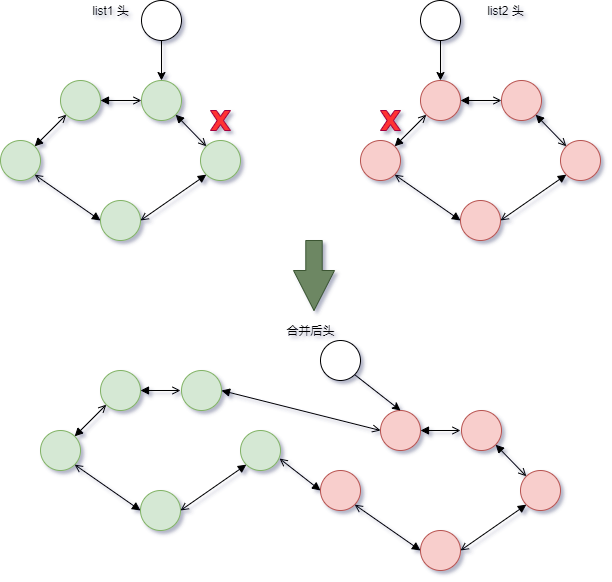

示意图如下：

另外一种方式类似，只不过合并时断开的位置有所不同

七、替换

内核还提供一组替换链表节点的操作。list_replace：将新的节点替换到旧的节点上。list_replace_init：将新的节点替换到旧的节点上。同时将旧的节点的prev和next指向自己，反初始化

1
2
static inline void list_replace(struct list_head *old, struct list_head *new);
static inline void list_replace_init(struct list_head *old, struct list_head *new);

八、遍历操作

内核提供了一组宏进行遍历操作。经过一系列的增删减改操作，我们终于到了遍历的时候。

list_entry 宏

重头戏来了，遍历的关键就是这个list_entry宏。本质就是container_of宏。

具体分析见上一篇文章。这个宏的主要作用就是获取宿主结构的指针地址。

前文提到，我们是以list 指针为节点组成的一条双链表，遍历的过程中只能得到list的地址，那么对于其所有者地址就是通过这个宏获取的。

1
2
3
4
5
6
7
8
/**
* list_entry - get the struct for this entry
* @ptr: the &struct list_head pointer.
* @type: the type of the struct this is embedded in.
* @member: the name of the list_struct within the struct.
*/
#define list_entry(ptr, type, member) \
   container_of(ptr, type, member)
1
2
/* 根据list 倒推 my_list_data*/
list_entry(&my_list_data.list, typeof(&my_list_data), list)

list_for_each

list_for_each 它实际上是一个for循环，利用传入的pos作为循环变量，从表头head开始，逐项向后（next方向）移动pos，直至又回到head

1
2
3
4
5
6
7
/**
 * list_for_each - iterate over a list
 * @pos: the &struct list_head to use as a loop cursor.
 * @head: the head for your list.
 */
#define list_for_each(pos, head) \
 for (pos = (head)->next; pos != (head); pos = pos->next)

list_for_each_entry

遍历每一个list,然后获取其宿主结构地址。
==pos一般是新建一个链表，传入，用于for循环遍历，head一般是待遍历的链表，member是传入的pos中的list_head对应的成员==

1
2
3
4
5
6
7
8
9
10
/**
 * list_for_each_entry - iterate over list of given type
 * @pos: the type * to use as a loop cursor.
 * @head: the head for your list.
 * @member: the name of the list_struct within the struct.
 */
#define list_for_each_entry(pos, head, member)    \
 for (pos = list_entry((head)->next, typeof(*pos), member); \
      &pos->member != (head);  \
      pos = list_entry(pos->member.next, typeof(*pos), member))

list_for_each_prev

反向遍历得到list.

1
2
3
4
5
6
7
/**
 * list_for_each_prev - iterate over a list backwards
 * @pos: the &struct list_head to use as a loop cursor.
 * @head: the head for your list.
 */
#define list_for_each_prev(pos, head) \
 for (pos = (head)->prev; pos != (head); pos = pos->prev)

list_for_each_entry_reverse

反向遍历得到list,然后获取其宿主结构地址。

1
2
3
4
5
6
7
8
9
10
/**
* list_for_each_entry_reverse - iterate backwards over list of given type.
* @pos: the type * to use as a loop cursor.
* @head: the head for your list.
* @member: the name of the list_struct within the struct.
*/
#define list_for_each_entry_reverse(pos, head, member)   \
   for (pos = list_entry((head)->prev, typeof(*pos), member); \
        &pos->member != (head);  \
        pos = list_entry(pos->member.prev, typeof(*pos), member))

九、总结

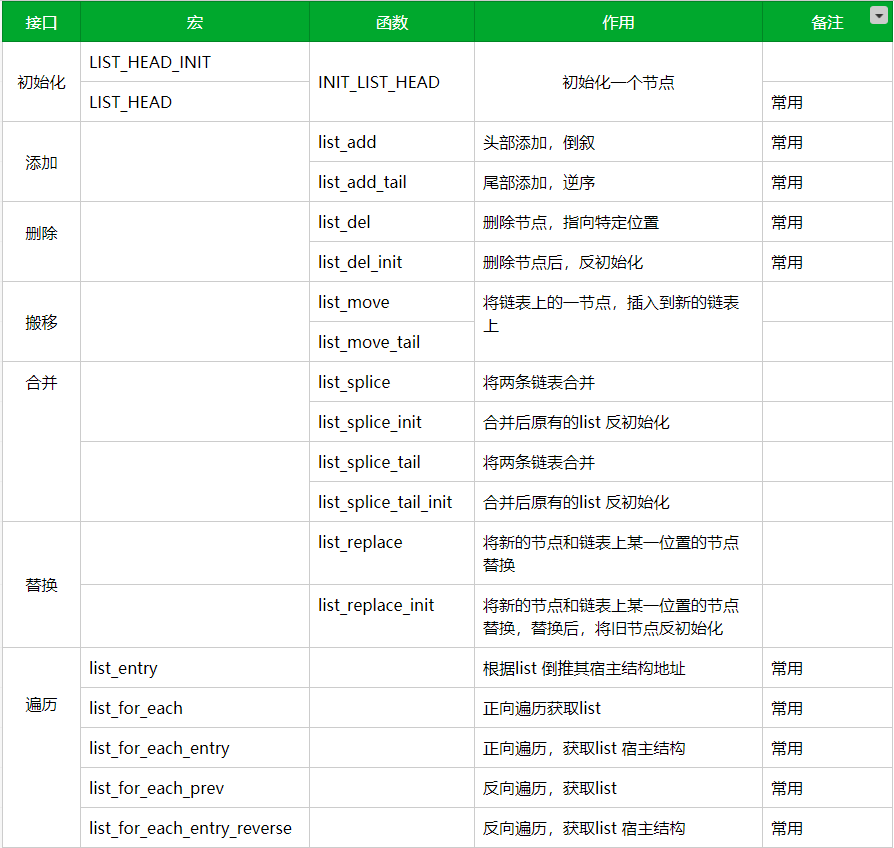

本文详细分析了 linux 内核 中的双链表结构，以图文的方式旨在帮助大家理解。

当然还有很多接口限于篇幅没有介绍，本文只列出了常用了接口，相信只要理解了前面双链表的组成和插入过程，后面的删除和遍历就自然而然通了。
