module_init宏详解&insmod流程&THIS_MODULE

一个模块可以编译进内核，和内核一起打包，也可以作为一个单独模块，单独加载，如ko，本节以ko为例

以最简单的例子讲解：

// //helloworld.c

#include <linux/kernel.h>
#include <linux/module.h>

//内核模块初始化函数
static int __init hello_init(void)
{
  printk("Hello World\n");
  return 0;
}

//内核模块退出函数
static void __exit hello_exit(void)
{
  printk("exit\n");
}

module_init(hello_init);
module_exit(hello_exit);

MODULE_LICENSE("GPL");

一、一个特殊的段.gnu.linkonce.this_module section(THIS_MODULE定义)

当我们编译生成.ko模块时，会在该目录下产生这样一个附加文件helloworld.mod.c，这个文件内容如下：
其实THIS_MODULE在内核的定义就是__this_module，通过这个宏就能拿到本模块的一些信息

// helloworld.mod.c

__visible struct module __this_module
__section(".gnu.linkonce.this_module") = {
  .name = KBUILD_MODNAME,
  .init = init_module,
#ifdef CONFIG_MODULE_UNLOAD
  .exit = cleanup_module,
#endif
  .arch = MODULE_ARCH_INIT,
};

这个后缀为.mod.c的文件会初始化模块 struct module 的这几个成员：

struct module {
  ......
  /* Unique handle for this module */
  char name[MODULE_NAME_LEN];

  /* Startup function. */
  int (*init)(void);

  /* Destruction function. */
  void (*exit)(void);

  /* Arch-specific module values */
  struct mod_arch_specific arch;
  ......
}

通过__section(“.gnu.linkonce.this_module”)我们可以知道将该struct module实例添加到内核模块ELF文件中“.gnu.linkonce.this_module”section中。

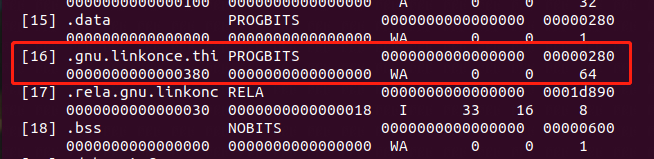

1	`readelf -S helloworld.ko`

二、初始化和清理函数

初始化和清理函数

在这里我们发现.mod.c后缀文件的模块初始化函数和清理函数名字是init_module和cleanup_module，而我们编写的内核模块程序中是module_init和module_exit：

1 2	`.init = init_module, .exit = cleanup_module,`

1 2	`module_init(hello_init); module_exit(hello_exit);`

接下来咱们一起看看module_init源码实现细节：

三、module_init的定义

其实module_init在内核中<linux/module.h>中有两个定义，通过MODULE宏来区分，在咱们编译ko时，使用的命令通常如下：

1	`make -C $(KDIR) M=$(PWD) modules`

这时会进入内核源码树的顶层Makefile下查找modules目标协助编译，MODULE宏的定义是由内核顶层的Makefile和script/Makefile.lib配合实现的

Makefile

1 2	`KBUILD_AFLAGS_MODULE := -DMODULE KBUILD_CFLAGS_MODULE := -DMODULE`

scripts/Makefile.lib

part-of-module = $(if $(filter $(basename $@).o, $(real-obj-m)),y)
quiet_modtag = $(if $(part-of-module),[M],   )
modkern_cflags =                                          \
       $(if $(part-of-module),                           \
                $(KBUILD_CFLAGS_MODULE) $(CFLAGS_MODULE), \
                $(KBUILD_CFLAGS_KERNEL) $(CFLAGS_KERNEL) $(modfile_flags))

$@ 表示正在编译的目标，如果是 module 的一部分，则使用 KBUILD_CFLAGS_MODULE 作为 cflags ，即 -DMODULE 被引入 gcc 命令行

此时module_init实现如下：

// linux-4.10.1/include/linux/module.h

/* Each module must use one module_init(). */
#define module_init(initfn)          \
  static inline initcall_t __inittest(void)		\
  { return initfn; }					\
  int init_module(void) __attribute__((alias(#initfn)));

/* This is only required if you want to be unloadable. */
#define module_exit(exitfn)          \
  static inline exitcall_t __exittest(void)		\
  { return exitfn; }					\
  void cleanup_module(void) __attribute__((alias(#exitfn)));

这使用了gcc提供的别名属性（attribute(alias)）：
将init_module函数的别名设置为initfn，而initfn就是我们模块程序中的初始化函数。
将cleanup_module的别名设置为exitfn，而exitfn就是我们模块程序的清理函数。

四、init函数和exit函数

定义如下：

1 2	`#define __init __section(.init.text) __cold notrace __latent_entropy #define __exit __section(.exit.text) __exitused __cold notrace`

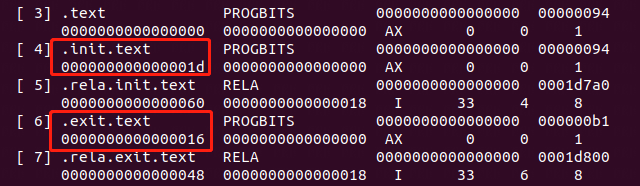

这两个前缀是为了将初始化函数和清理函数放置在ko二进制文件正确的section中。

五、insmod流程

insmod对应的是busybox的一个命令，可以看busybox中的insmod_main函数中的具体实现，这里简单描述一下：

insmod将ko文件使用mmap映射，获取到地址，然后通过系统调用SYSCALL_DEFINE3进入内核

SYSCALL_DEFINE3(init_module)
  -->load_module()
    -->layout_and_allocate()
      -->setup_load_info()

load_module中会把.gnu.linkonce.this_module section中的内容初始化给 struct module，然后通过一些列操作，重定位等，获取到.init_text中的位置，最后调用进去，也就是调用到了module_init中的函数，也就是本例中的hello_init。至此ko加载成功，hello_init函数执行
